Mar 7, 2009

TUTORIAL 19 MEMINDAH DAN MENDUPLIKAT MENGGUNAKAN KOORDINAT RELATIF OBJEC DI AUTOCAD

Autocad tutorial kali ini akan membahas cara memindah dan menduplikat menggunakan teknik yang ketiga yaitu menggunakan koordinat relatif objec. Jangan lupa!!! anda pastikan semua titik tangkap objec dalam keadaan aktif (lupa caranya klik disini).

Dalam koordinat relatif ini letak objec dianggap berada di titik kooerdinat 0,0. Nah kita perlu menghitung berapa jauh objec akan di pindah/duplikat dari titik awalnya. Perhitungannya selalu dari titik tengah objec. Ok kita mulai sekarang selamat latihan.

CARA 3 MENGGUNAKAN TITIK KOORDINAT RELATIF SEBUAH OBJEC

Dalam latihan ini kita akan memindah objec rectangle 25x25 yang berada di samping kanan ke sudut kiri rectangle 100x100, seperti gambar di bawah ini:


Untuk memindah menggunakan koordinat relatif kita perlu menghitung dulu. Anda perhatikan letak rectangle 25x25. Untuk kesudut kiri atas berarti nilai sumbu x= -125(arah kiri) dan sumbu y = 62,5. nah Anda sudah mengetahui letak koordinat perpindahannya. silakan anda ikuti langkah-langkah sebagai berikut untuk prakteknya:


Ketik: M - Enter atau klik toolbar move ,Menduplikat Ketik: CP - enter atau klik toolbar Copy

Klik Objec yang akan kita pindah (rectangle 25x25) - Enter

Klik di sembarang tempat di layar

Masukan nilai koordinat: - 125,62.5 - Enter

Nah selesai sudah Objecnya sudah berpindah tempat sesuai gambar di atas. Kalau tidak berarti anda melakukan keslahan langkah (yo musti....he...he...he...) coba lagi sampai bisa ok jangan menyerah.

Mar 5, 2009

TUTORIAL 18 MEMINDAH DAN MENDUPLIKAT MENGGUNAKAN TITIK TANGKAP OBJEC DI AUTOCAD

Bagaimana dengan latihan yang kemarin???? sudah anda kuasaikan????. Autocad tutorial mengharapkan anda telah menguasai materi kemarin dan sering mengadakan latihan sendiri sehingga anda akan mahir dan bisa menemukan teknik menggambar sendiri di autocad.

Autocad tutorial kali ini akan membahas cara memindah dan menduplikat menggunakan teknik yang kedua yaitu menggunakan titik tangkap objec. Jangan lupa!!! anda pastikan semua titik tangkap objec dalam keadaan aktif (lupa caranya klik disini).

Sekarang kita mulai saja, silakan anda buat dua buah objec rectangle dengan ukuran 100x100 dan 25x25 seperti dibawah ini:


CARA 2 MENGGUNAKAN TITIK TANGKAP SEBUAH OBJEC

Dalam latihan ini kita akan memindah objec rectangle 25x25 menggunakan titik tangkap midpoint garis verikal. Dan akan kita pindahkan ke titik tangkap midpoint garis verikal rectangle 100x100, silakan anda ikuti langkah-langkah sebagai berikut:
Ketik: M - Enter atau klik toolbar move , kalau untuk menduplikat Ketik: CP - enter atau klik toolbar Copy

Klik Objec yang akan kita pindah (rectangle 25x25) - Enter

Cari titik tangkap midpoint garis vertikal objec - klik, seperti gambar di bawah ini:

Cari titik tangkap midpoint garis vertikal objec tempat memindah (rectangle 100x100) - klik seperti gambar di bawah ini:

hasil akhirnya seperti gambar di bawah ini:








Mar 3, 2009

TUTORIAL 17 MEMINDAH DAN MENDUPLIKAT MENGGUNAKAN TITIK BERAT OBJEC DI AUTOCAD

Memindah objec di layar kerja autocad sebenarnya pekerjaan mudah saja, tentu saja anda harus tahu teknik memindahnya (yo musti....he..he..he!!!!). Kali ini autocad tutorial akan memandu anda untuk menguasai teknik memindah dan menduplikat objec di layar kerja autocad.

Anda harus ingat bahwa teknik memindah dan menduplikat dalam layar kerja autocad hampir sama. Kenapa saya katakan hampir sama????...., karena perbedaannya terletak pada perintah awalnya saja. Sedangkan perintah berikutnya persis sama.

nah Autocad tutorial cuma akan membahas tentang cara memindah saja dan silakan anda coba untuk menduplikat ok!!!.

Ada 4 cara untuk memindah dan menduplikat objec di layar autocad, yaitu:
  1. Memindah dan menduplikat objec dengan menggunakan bantuan titik berat sebuah objec bidang

  2. Memindah dan menduplikat objec dengan menggunakan bantuan titik tangkap objec

  3. Memindah dan menduplikat objec dengan menggunakan bantuan koordinat relatif

  4. Memindah dan menduplikat objec dengan menggunakan bantuan arah pointer mouse anda

Sekarang kita mulai saja, silakan anda buat dua buah objec rectangle dengan ukuran 100x100 dan 25x25 seperti dibawah ini:


CARA 1 MENGGUNAKAN TITIK BERAT SEBUAH OBJEC BIDANG

Dalam latihan ini kita akan memindah objec rectangle 25x25 ketengah rectangle 100x100, silakan anda ikuti langkah-langkah sebagai berikut:

Ketik: M - Enter atau klik toolbar move , kalau untuk menduplikat Ketik: CP - enter atau klik toolbar Copy

Klik Objec yang akan kita pindah (rectangle 25x25) - Enter

Cari titik berat (rectangle 25x25), caranya: sentuh midpoint garis vertikal objec (jangan di klik), seperti gambar di bawah ini:

sentuh midpoint garis horizontal objec (jangan di klik) , bawa pointer mouse ketengah hingga muncul titik persilangannya seperti gambar di bawah ini, kemudian di klik:


Cari titik berat tempat memindah (rectangle 100x100), caranya: sentuh (jangan di klik) midpoint garis vertikal objec seperti gambar di bawah ini:

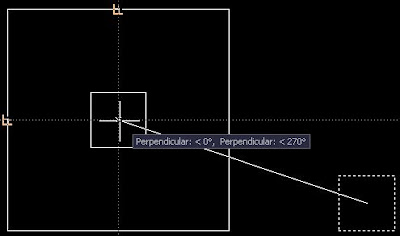

sentuh (jangan di klik) midpoint garis horizontal objec, bawa pointer mouse ketengah hingga muncul titik persilangannya seperti gambar di bawah ini, kemudian di klik:


hasil akhirnya seperti gambar di bawah ini:
