Feb 28, 2009

TUTORIAL 16 LATIHAN OBJEC GARIS DAN TRIM DI AUTOCAD

Autocad tutorial kali ini akan memberikan anda latihan tentang objec garis lurus, garis bersudut dan trim atau menghapus garis yang berpotongan, yup silakan mempraktekkan latihan ini. Bila anda bisa menyelesaikan berarti anda berhak mengikuti autocad tutorial berikutnya (he..he..kalo ga selesai ya ga pa2. itu artinya anda belum menguasai materi kemarin tulkan????). Selamat latihan aja:

Buatlah garis lurus dengan ukuran seperti dibawah ini. (Kalau lupa caranya klik disini )



Terus kalau sudah selesai hubungkan titik tengah garis berikut dengan perpendicular garis di bawahnya. Jangan lupa aktifkan semua titik tangkap objec (osnap), (cara mengaktifkan klik disini) titik tangkap gambar dibawah adalah midpoint



Klik perpendicular garis di bawahnya, seperti gambar di bawah ini:



Hubungkan titik tengah garis berikut dengan perpendicular garis di atasnya, hingga terbentuk gambar seperti berikut:



Setting Panel Polar sudut 45, Buat garis bersudut seperti gambar di bawah. (Kalau lupa caranya klik disini )



Hasil akhir pembuatan garis bersudut seperti gambar di bawah ini:



Terakhir gunakan perintah trim untuk memotong garis yang berpotongan, hingga menjadi gambar akhir seperti di bawah. Lupa cara memotong garis caranya klik disini )



GAMBAR AKHIR LATIHAN

Feb 26, 2009

TUTORIAL 15 MEMBUAT RECTANGLE DI AUTOCAD

Dalam autocad tutorial kali ini kita akan membahas cara membuat rectangle (kotak). Sangat mudah bagi anda untuk membuat rectangle ini, silakan ikuti langkah-langkah membuat contoh kotak 400x400 sebagai berikut:

Ketik: Rec - enter atau klik toolbar rectangle

Klik di layar kerja autocad dan tarik ke sembarang tempat, pada contoh ditarik ke arah kanan:


Masukan ukuran kotak 400,400 (ingat harus pakai koma jangan pakai titik):


Enter Jadi dech rectanglenya

Feb 23, 2009

TUTORIAL 14 MEMOTONG (MENGHAPUS) GARIS BERPOTONGAN (TRIM) DI AUTOCAD

Dalam Autocad tutorial kali ini kita akan membahas modifikasi pertama yaitu memotong garis yang berpotongan (TRIM). Perintah Trim ini hanya berlaku bagi garis yang berpotongan, bila garis sudah tidak berpotongan maka silakan anda hapus secara manual bila anda akan menghilangkannya.


Kenapa saya jelaskan seperti ini???. Karena seringkali dalam kelas Autocad saya, selalu muncul persepsi bahwa trim digunakan untuk menghapus objec, padahal tidak demikian adanya. Dan selalu saya tekankan untuk selalu mengingat perintah dan sering mengulang bagi para pemula yang belajar autocad. Karena kedepannya perintah akan semakin banyak dan bila anda lupa maka akan sangat menggangu perjalanan anda dalam menguasai autocad ini.


Nah untuk perintah Trim ini ada 2 jenis perintah yang bisa kita lakukan. untuk itu silakan anda ikuti pembahasannya sebagai berikut:




Buatlah garis lurus yang saling berpotongan dilayar kerja autocad anda seperti gambar di diatas.

Note: Untuk mengulang perintah yang sama dalam autocad cukup dengan menekan tombol enter / Space

Cara Pertama

Perintah trim yang kita gunakan untuk menghapus bagian garis yang berpotongan dengan menggunakan garis pembatas. Garis pembatas ini berfungsi sebagai batas pemotongan garis yang akan di hapus, caranya sebagai berikut:

Ketik: Tr - Enter atau Klik Toolbar Trim

Klik pada garis yang akan kita gunakan sebagai pembatas perpotongan seperti gambar di bawah ini:



Enter

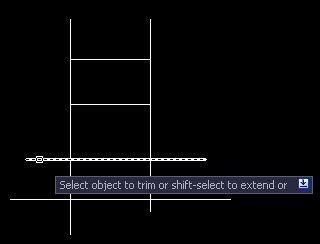

Klik pada garis yang akan di hapus seperti gambar di bawah garis yang di hapus sebelah kanan garis pembatas.


Cara Kedua

Perintah trim yang kita gunakan untuk menghapus bagian garis yang berpotongan tanpa garis pembatas, caranya sebagai berikut:


Ketik: Tr - Enter 2x atau Klik Toolbar Trim - Enter


Klik pada garis yang akan di hapus seperti gambar di bawah garis yang di hapus sebelah kiri.
